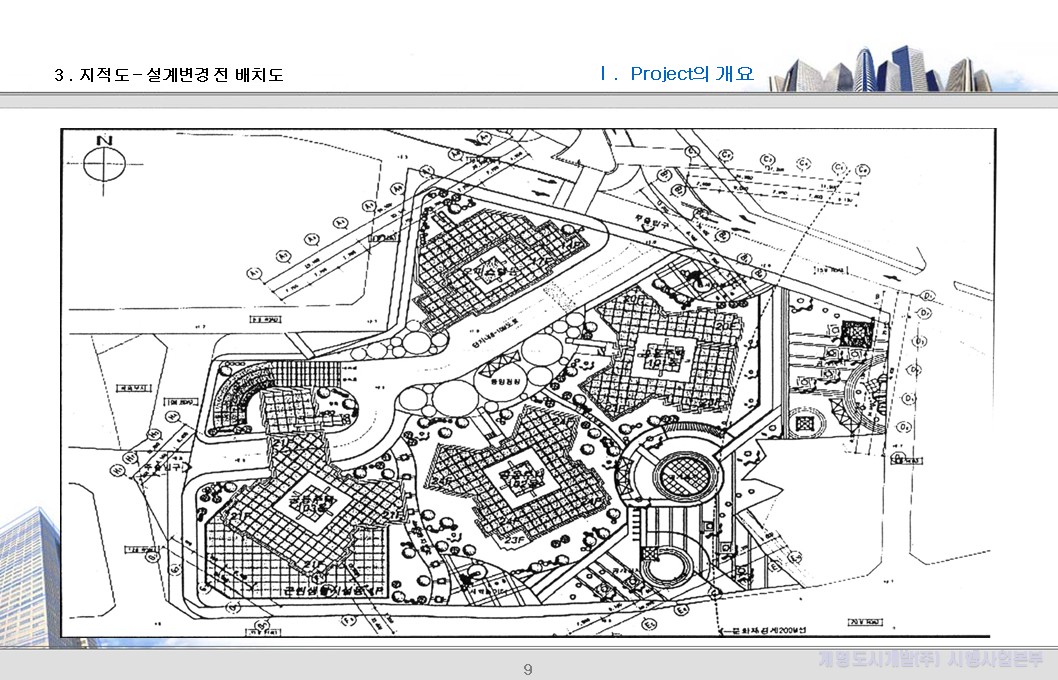

9p 3. 지적도 — 설계변경 전 배치도
📚 강의 해설
설계 변경 전의 배치도입니다. 기존 건물의 배치와 도로 현황이 나타나 있어, 향후 철거 및 신축 계획의 기초 자료가 됩니다.
배치도는 대지 위에 건물을 어디에, 어떤 방향으로, 어떤 간격으로 배치할 것인지를 보여주는 도면입니다. 아파트 사업에서 배치 계획은 분양 성패를 좌우하는 핵심 요소입니다.
배치 계획 시 고려 사항:
• 향(方向): 남향 위주 배치가 가장 유리합니다. 남향 세대는 분양가가 높고 수요도 많습니다.
• 동간 거리: 일조권 확보를 위한 법정 이격 거리를 준수해야 합니다.
• 도로 접면: 단지 진입로의 위치와 폭
• 조경 공간: 주민 휴게 공간, 어린이 놀이터 등의 배치
• 주차 동선: 지상·지하 주차장의 진입 동선
이 배치도를 '설계변경 전'이라고 명시한 것은, 건축심의 과정에서 배치가 변경될 가능성을 시사합니다. 실제로 건축심의위원회에서 일조권, 경관, 교통 등의 이유로 배치 변경을 요구하는 경우가 매우 빈번합니다.
배치도는 대지 위에 건물을 어디에, 어떤 방향으로, 어떤 간격으로 배치할 것인지를 보여주는 도면입니다. 아파트 사업에서 배치 계획은 분양 성패를 좌우하는 핵심 요소입니다.
배치 계획 시 고려 사항:
• 향(方向): 남향 위주 배치가 가장 유리합니다. 남향 세대는 분양가가 높고 수요도 많습니다.
• 동간 거리: 일조권 확보를 위한 법정 이격 거리를 준수해야 합니다.
• 도로 접면: 단지 진입로의 위치와 폭
• 조경 공간: 주민 휴게 공간, 어린이 놀이터 등의 배치
• 주차 동선: 지상·지하 주차장의 진입 동선
이 배치도를 '설계변경 전'이라고 명시한 것은, 건축심의 과정에서 배치가 변경될 가능성을 시사합니다. 실제로 건축심의위원회에서 일조권, 경관, 교통 등의 이유로 배치 변경을 요구하는 경우가 매우 빈번합니다.
📅 2026년 참고할 내용
2026년 배치도 관련 주요 변화:
• 사전결정(사전건축심의) 제도: 배치도 단계에서 일조권, 경관, 교통 등을 사전 검토받을 수 있습니다. 이를 통해 본심의 과정의 불확실성을 줄일 수 있습니다.
• 일조권 분석: 컴퓨터 시뮬레이션을 통한 정밀 일조 분석이 의무화되었습니다.
• 경관 심의: 주변 스카이라인, 조망권 등을 고려한 3D 시뮬레이션 제출이 필수입니다.
• 바람길 분석: 도시 열섬 효과 저감을 위한 바람길 확보 검토가 추가되었습니다.
• BF(Barrier Free) 인증: 무장애 동선 확보를 위한 배치 검토가 필수입니다.
• 사전결정(사전건축심의) 제도: 배치도 단계에서 일조권, 경관, 교통 등을 사전 검토받을 수 있습니다. 이를 통해 본심의 과정의 불확실성을 줄일 수 있습니다.
• 일조권 분석: 컴퓨터 시뮬레이션을 통한 정밀 일조 분석이 의무화되었습니다.
• 경관 심의: 주변 스카이라인, 조망권 등을 고려한 3D 시뮬레이션 제출이 필수입니다.
• 바람길 분석: 도시 열섬 효과 저감을 위한 바람길 확보 검토가 추가되었습니다.
• BF(Barrier Free) 인증: 무장애 동선 확보를 위한 배치 검토가 필수입니다.
💡 실무 TIP
① 배치도는 3D 모델링으로 만들면 투자자와 금융기관의 이해도가 높아집니다. ② 남향 선호가 강한 한국 시장에서 동/서향 세대는 분양가를 5~10% 낮춰야 합니다. 이를 배치 단계에서 최소화하세요.
⚠️ 주의사항
배치도에서 일조권(동지 기준 연속 2시간, 총 4시간) 침해가 예상되면 반드시 설계를 수정하세요. 일조권 소송 패소 시 손해배상 규모가 수억 원에 달할 수 있습니다.
